conXion | Box / Box+ / DIN

De conXion Box, Box+ en conXion DIN zijn accessoires, die eenvoudig te gebruiken zijn als plug & play oplossing bij het aansluiten van icon actuator(s).
De conXion Box/Box+ neemt minimale ruimte in beslag en is door middel van de geïntegreerde montagegaten eenvoudig te installeren/monteren op diverse ondergronden.

conXion-Box_BoxPlus_DIN

ICON ACTUATOREN

conXion Box/Box+ voor icon actuators
met Molex Mini-Fit JR

DIN-RAIL

conXion DIN-rail met open uiteinden met behulp van de schroefklemmen

FLEXIBILITEIT

Ruime voorraad
en snelle leveringen

PROGRAMMEERBAAR

USB-programmeerkabel
voor icon actuators

Beschrijving

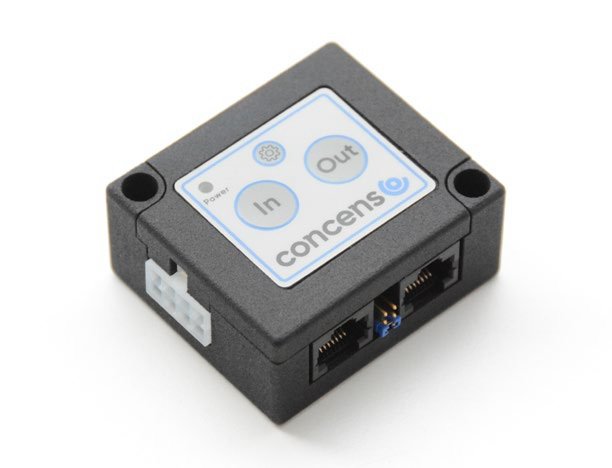

De Box+ is uitgerust met drukknoppen om de actuator in/uit te sturen en override te activeren (alleen MDO).

De conXion DIN is bedoeld voor meer industrieel gebruik omdat hij op een standaard DIN-rail met beugels is gemonteerd en daardoor gemakkelijk toegang geeft tot de aansluitingen.

Alle oplossingen hebben identieke contacten en een LED die aangeeft wanneer de externe voeding is ingeschakeld. Bovendien zijn ze compatibel met onze icon-serie voor aansluiting van:

  • conXion Box/Box+ voor icon actuators met Molex Mini-Fit JR
  • conXion DIN-rail voor icon actuators met Molex Mini-Fit JR of open uiteinden met behulp van de schroefklemmen

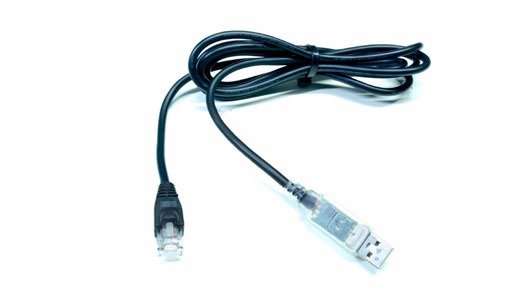

  • USB-programmeerkabel voor icon actuators
  • Voeding / Stroomvoorziening

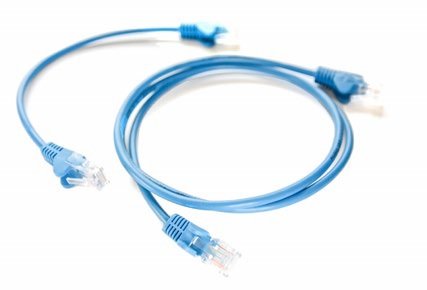

  • Poort voor routing naar de volgende conXion

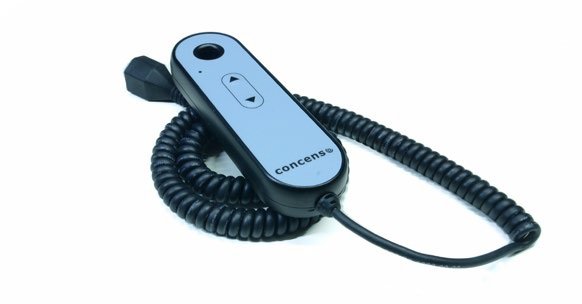

  • Concens handset (eenvoudig)

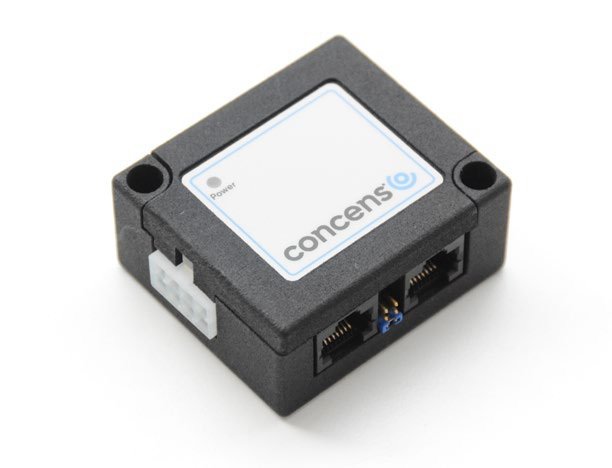

ConXion box en ConXion box+

conXion Box en conXion Box+ hebben identieke afmetingen. Afmetingen in [mm].

conXion-Box-afmetingen

A: RJ45 type, aansluiting voor de programmeerkabel
B: RJ45-type, aansluiting voor routering naar de volgende conXion-box met een conXion-kabel (routeringsvolgorde is B naar A….B naar A)
C: 2-pins Molex Mini-Fit-type, voedingsingang. Pin 1: +12/24VDC, pin 2: GND
D: 6 pins Molex Mini-Fit type, aansluiting voor een Concens handset (eenvoudig)
E: 8 pin Molex Mini-Fit type, aansluiting voor de icon actuator
F: Jumperinstellingen

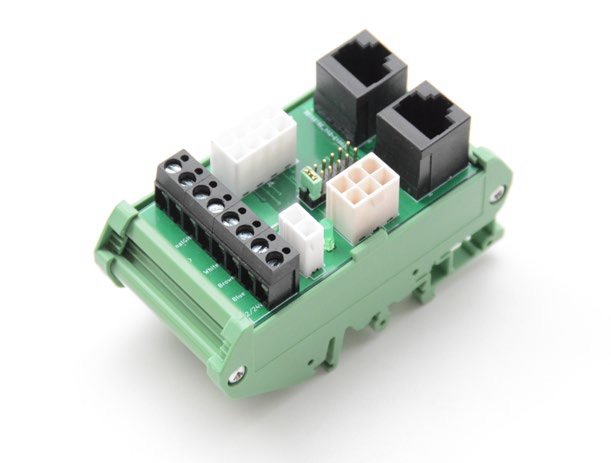

ConXion DIN

Afmetingen in [mm].

conXion-DIN-afmetingen-1024x687

A: RJ45 type, aansluiting voor de programmeerkabel
B: RJ45-type, aansluiting voor routering naar de volgende conXion-box met een conXion-kabel (routeringsvolgorde is B naar A….B naar A)
C: 2-pins Molex Mini-Fit-type, voedingsingang. Pin 1: +12/24VDC, pin 2: GND
D: 6 pins Molex Mini-Fit type, aansluiting voor een Concens handset (eenvoudig)
E: 8 pin Molex Mini-Fit type, aansluiting voor de icon actuator
F: Jumperinstellingen
G: Schroefklemmen voor icon actuatoren met open draad en aansluiting voor ingangs- en uitgangssignalen.

Schroefklemmen kleurcodering

conXion-DIN_schroefklem_kleurcodering-1024x717

Nummers verwijzen naar label op schroefklemaansluiting, niet naar pinnummers in de 8-pins Molex Minifitstekker.
Jumper bevindt zich het dichtst bij de schroefklem op conXion DIN. ConXion Box/Box+ wordt geleverd
met 2 jumpers, maar plaats jumper(s) altijd volgens bovenstaand overzicht.

Enkele of meerdere (MDO) icon

Icon actuators met letters A-B-C-D-E zijn allemaal 'enkele' actuators, wat betekent dat u niet meerdere actuators kunt synchroniseren. Het is echter mogelijk om tot 10 ‘enkele’ actuators in hetzelfde systeem aan te spreken.
Deze beperking wordt veroorzaakt door een beperkte bandbreedte, maar met extra apparatuur wordt de theoretische limiet verhoogd tot het adresseren van maximaal 128 icon actuators in hetzelfde systeem.
Alle configuraties van icon actuators (A-E) hebben verschillende opties zoals weergegeven in het overzicht op pagina 4. Icon actuators (A-E) kunnen worden aangesloten op de conXion Box/Box+/DIN (één op één) als enkele actuator, of meerdere actuators indien gerouteerd met conXions-kabels.
Opmerking: routingsvolgorde is B naar A….B naar A…….B naar A (ook wel daisychain genoemd).
Elke icon actuator heeft zijn eigen adres 1 tot 128 (standaard is 8) en Modbus communiceert met alle adressen.
Handsets of andere, zoals potentiometers, droge contacten of analoge PLC-uitgangen, moeten op elke icon actuator afzonderlijk worden aangesloten.

Icon actuators met de sleutelletter F zijn altijd meervoudig (minimaal 2 en maximaal 8 stuks). F-configuratie icon actuators zijn alleen voor synchroon gebruik. Het is mogelijk om de synchrone functie te negeren en slechts een enkele icon actuator te gebruiken. De override-functie wordt geactiveerd door pin 7 (in 8-pins Molex) of pin 5 (witte draad in schroefklem) naar beneden te trekken. Het is nu mogelijk om deze actuator alleen te gebruiken met de handset die is aangesloten op de bijbehorende conXion Box/Box+/DIN.
Elke icon actuator heeft zijn eigen adres van 200 tot 207. Adres 200 is altijd de Master. Als er niets anders is overeengekomen bij het bestellen, is het standaardadres 200. Er kunnen maximaal 8 icons (maar minimaal 2) in hetzelfde systeem worden uitgevoerd, maar alleen de 'Master' (adres 200) wordt bestuurd door een handset of iets anders, zoals, droge contacten van derden of PLC.
De 'Master' gebruikt en bezet Modbus voor communicatie met de 'Slaves'. Het is dus niet mogelijk om het MDO-systeem met Modbus aan te sturen.
Elke icon in het systeem heeft de functie "Overschrijven".
