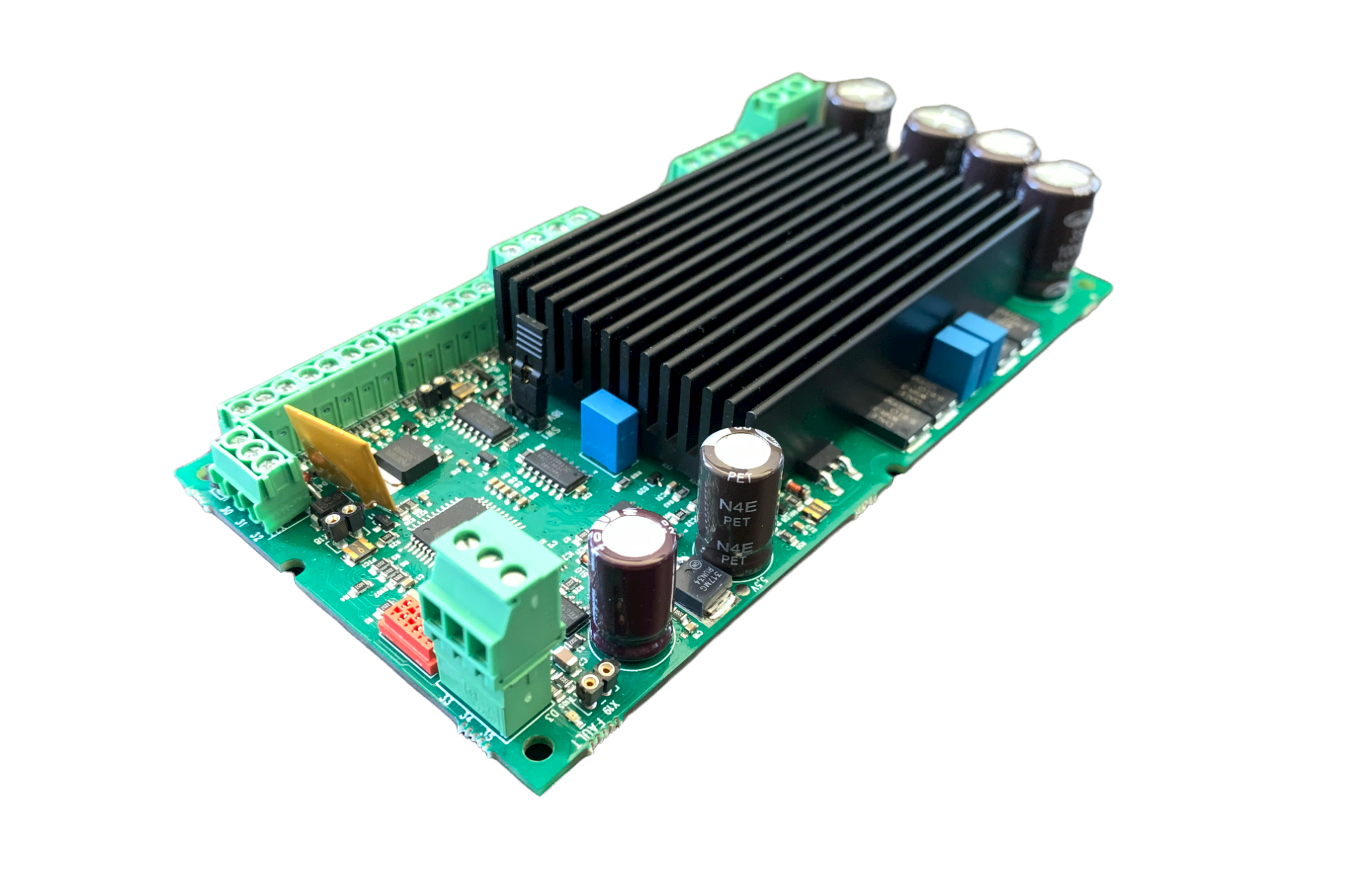

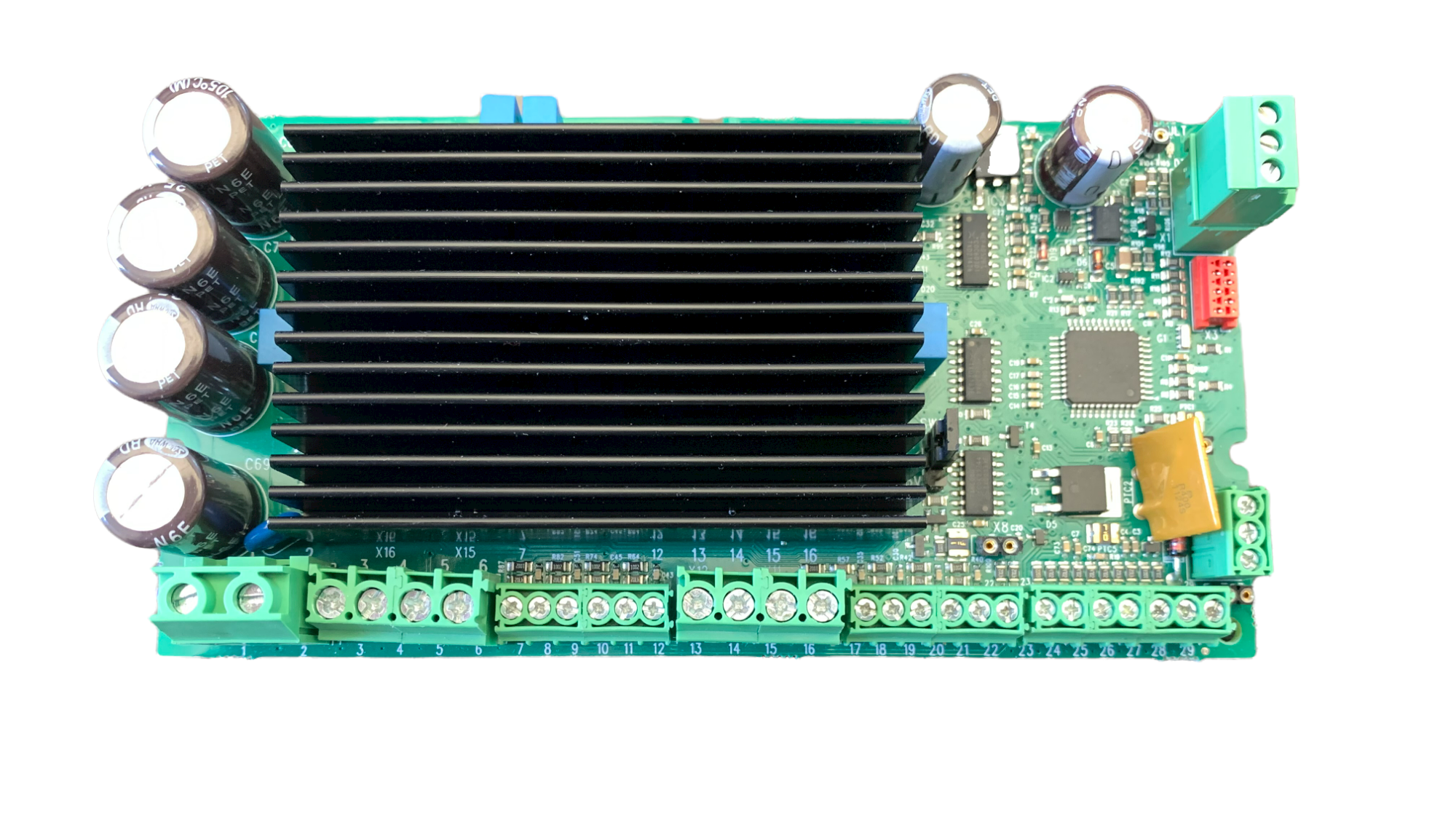

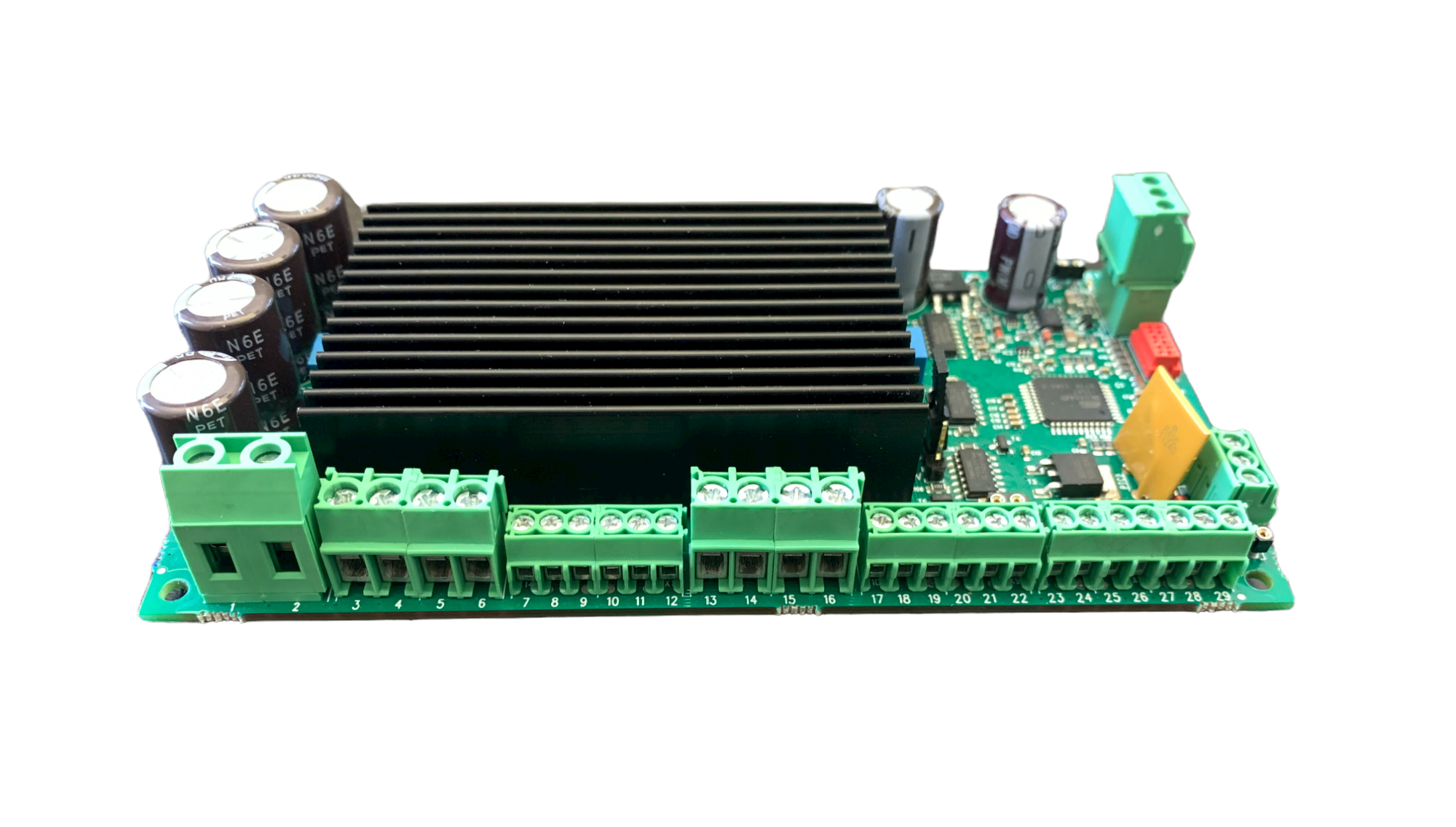

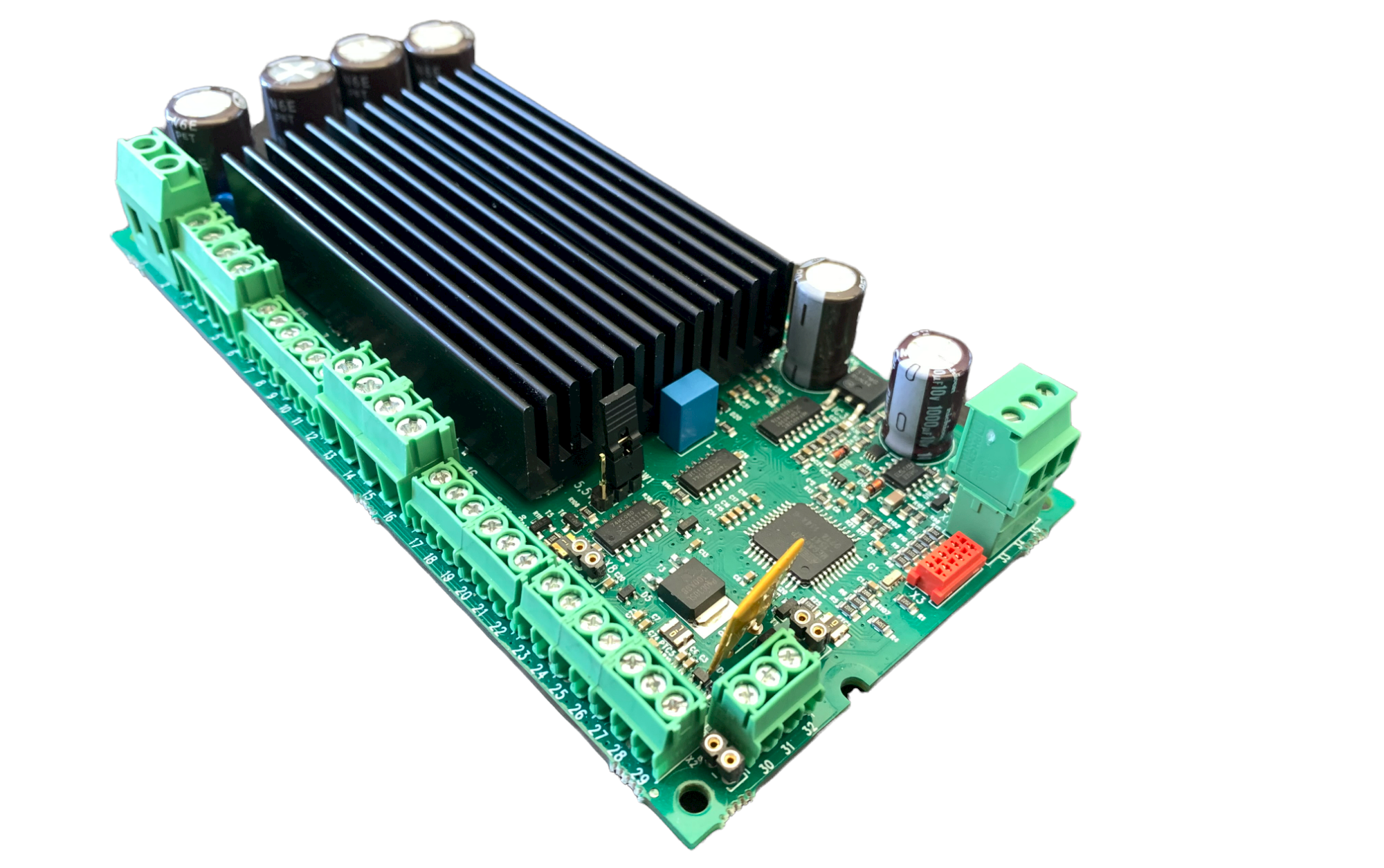

--- title: C2-40-PLI | Besturing | A&E Trading b.v. description: "Geschikt voor 4 motoren Soft start / soft stop o.a. stroom limiet 4x10A synchroonloop" image: https://aetrading.nl/hubfs/C2-40_iso-1_AE-1-2.png --- Dit is een zoekveld waaraan een functie voor automatische suggesties is gekoppeld. - Er zijn geen suggesties want het zoekveld is leeg. BESTURINGEN # C2-40-PLI De C2-40-PLI (v1.4) is een parallelle besturing voor 4 DC actuators. De besturing heeft vier H-brug vermogenstrappen. De driver werkt met actuatoren die een pulsfeedbacksignaal kunnen bieden (zoals bijvoorbeeld onze con actuators). De aansturing wordt gedaan met FW / BW-commando's.   [DATASHEET ](https://aetrading.nl/hubfs/DATA%20SHEET_C2-40-PLI_v1.4_A%26E.pdf?hsLang=nl) ![C2-40_iso_AE-2](https://aetrading.nl/hs-fs/hubfs/C2-40_iso_AE-2.png?width=797&height=500&name=C2-40_iso_AE-2.png "C2-40_iso_AE-2") **COMPATIBEL** con25, con35, con50 en con60 **VARIABEL** 4 x 10 A continu 4 x 15 A op 25% duty **BEHUIZING** DIN-rail of kunststof behuizing **AANSLUITING** 12/24 VDC 1-25 A ### Beschrijving C2-40-PLI (v1.4) is een parallelle synchro-controller voor 4 DC-motoren. De regelaar heeft vier H-brug vermogenstrappen. De driver werkt met actuatoren die een pulsfeedbacksignaal kunnen bieden, zoals onze [concens actuators](https://aetrading.nl/nl/merken/concens?hsLang=nl), [con35](https://aetrading.nl/nl/actuators/con35?hsLang=nl), [con50](https://aetrading.nl/nl/actuators/con50?hsLang=nl) en [con60](https://aetrading.nl/nl/actuators/con60?hsLang=nl). De besturing gebeurt met FW/BW-commando's. De synchronisatieregeling houdt alle motoren in dezelfde snelheid en positie. Als de synchrone fout de ingestelde verschillimiet overschrijdt, worden alle motoren gestopt. Het apparaat bevat instelbare acceleratie- en deceleratiehellingen, die soepel starten, stoppen en richtingsveranderingen produceren. Belastingcompensatie maakt ook een goede werking mogelijk met asymmetrische belastingen. Er kunnen instelbare stroomlimieten worden ingesteld om de motor en mechanica te beschermen tegen overstroom (te grote krachten).     **Multiparallelle modus** Wanneer dit is ingeschakeld kunnen meerdere C2-40-PLI-printplaten met elkaar worden verbonden om het aantal geïnstalleerde motoren in hetzelfde systeem te vergroten. Er is geen limiet aan het aantal C2-40-PLI printplaten dat met elkaar kan worden verbonden, maar er moet worden getest hoe goed de synchronisatie werkt bij een toenemend aantal motoren. Er kunnen veel verschillende motorinstallaties worden uitgevoerd. In de multiparallelle modus moeten pulsen van één motor op meerdere kaarten worden aangesloten. Indien ingeschakeld kunnen dus meerdere C2-40-PLI-printplaten met elkaar worden verbonden om synchroon bedrijf voor alle aangesloten motoren mogelijk te maken. Raadpleeg de [datasheet](https://aetrading.nl/hubfs/DATA%20SHEET_C2-40-PLI_v1.4_A&E.pdf) voor verdere beschrijving, bedradingsschema en uitleg. ### Klantspecifieke opties - Speciale firmware aanpassingen voor product specifieke oplossingen, bijvoorbeeld de** C2-40-SPF** versie. - Leverbaar met DIN rail behuizing voor het monteren in een elektronicakast. - Leverbaar met kunststof behuizing voor goede IP bescherming. ### Afbeeldingen - ![C2-40_top_AE-3](https://aetrading.nl/hs-fs/hubfs/C2-40_top_AE-3.png?width=2000&height=1136&name=C2-40_top_AE-3.png) - ![C2-40_iso_AE-2](https://aetrading.nl/hs-fs/hubfs/C2-40_iso_AE-2.png?width=2000&height=1255&name=C2-40_iso_AE-2.png) - ![C2-40_front_AE-3](https://aetrading.nl/hs-fs/hubfs/C2-40_front_AE-3.png?width=2000&height=1136&name=C2-40_front_AE-3.png) - ![C2-40_iso-1_AE-1-2](https://aetrading.nl/hs-fs/hubfs/C2-40_iso-1_AE-1-2.png?width=2000&height=1314&name=C2-40_iso-1_AE-1-2.png) - ![C2-40_EM-236_AE-3](https://aetrading.nl/hs-fs/hubfs/C2-40_EM-236_AE-3.png?width=1784&height=1011&name=C2-40_EM-236_AE-3.png) - ![C2-40_Bluetooth-Dongle_AE-3](https://aetrading.nl/hs-fs/hubfs/C2-40_Bluetooth-Dongle_AE-3.png?width=1647&height=1005&name=C2-40_Bluetooth-Dongle_AE-3.png) ### Relevante producten LINEAIRE ACTUATOREN **con25**   - Slank en inline design - **Max. 5 mm/s - **Max. 370 N - **Standaard IP66 LINEAIRE ACTUATOREN **con35**   - ** Slank en inline design - ** Max. 33 mm/sec - ** Max. 2200 N - ** Standaard IP66 LINEAIRE ACTUATOREN **con50** - Slank en inline design - Max. 70 mm/s - Max. 4500 N - Standaard IP66 LINEAIRE ACTUATOREN **con60**   - Slank en inline design - Max. 26 mm/s - Max. 10000 N - Standaard IP66 ACCESSOIRES **Kunststof behuizing C2-XX**   - Kunststof IP65 - Incl. wartels - Incl. montageplaat - Voor C2-10 / 20 / 30 / 40 ACCESSOIRES **DIN-behuizing C2-XX**   - Past op 35 mm DIN-rail - Past op C-Rail - Eenvoudig te gebruiken - Voor C2-10 / 20 / 30 / 40 ACCESSOIRES **C2-PROG / EM-328**   - Programmeer unit - Geschikt voor C2-XX - Eenvoudig in gebruik - Nauwkeurig ACCESSOIRES **C2-Bluetooth / EM-326**   - Programmeer dongle - Bluetooth - Snel parameters aanpassen - Incl. gratis app ACCESSOIRES **C2-PROG / EM-328**   - USB naar Serieel converter - EmenTool Lite compatible - Drie versies - Voeding voor stuurprint ACCESSOIRES **EM-A18 + EM-A14**   - RF set voor C2-04/10/30/40 - Voedingsspanning: 5-35 VDC - Stroom continu: 0,1 mA - Bedrijfsfrequentie: 433 MHz ACCESSOIRES **Adapterkabel C2-xx**   - Type: adapterkabel - Voltage: 12/24 VDC - Toepassing: C2-xx-besturingen - Lengte: 150 mm ### Vragen? Voor het maken van een afspraak, commerciële vragen, technische vragen en vragen met betrekking tot levertijden en lopende orders kunt u terecht bij onze afdeling verkoop.   [Contact opnemen ](https://aetrading.nl/nl/contact?hsLang=nl) ### A&E socials Blijf op de hoogte van het laatste nieuws via onze social media kanalen
